广度优先遍历与最短路径
广度优先遍历从某个顶点 v 出发,首先访问这个结点,并将其标记为已访问过,然后顺序访问结点v的所有未被访问的邻接点 {vi,..,vj} ,并将其标记为已访问过,然后将 {vi,...,vj} 中的每一个节点重复节点v的访问方法,直到所有结点都被访问完为止。
我们可以分为三个步骤:
- (1)使用一个辅助队列 q,首先将顶点 v 入队,将其标记为已访问,然后循环检测队列是否为空。
- (2)如果队列不为空,则取出队列第一个元素,并将与该元素相关联的所有未被访问的节点入队,将这些节点标记为已访问。
- (3)如果队列为空,则说明已经按照广度优先遍历了所有的节点。

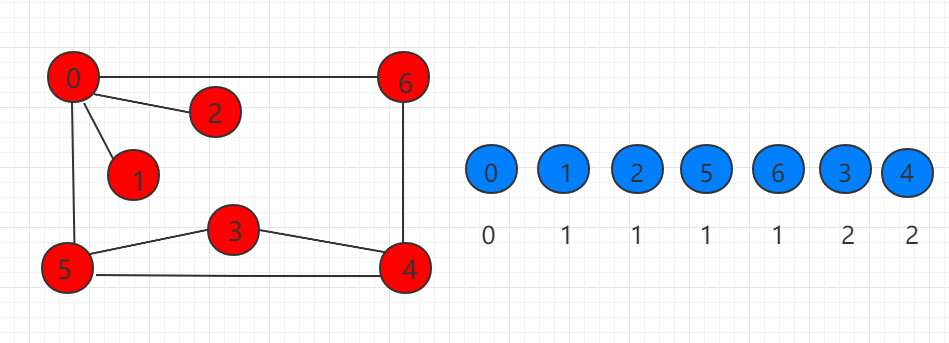

下图所示,右边蓝色表示从 0 开始遍历节点的顺序,下面是记录距离 0 的距离,可知广度优先遍历能求出无权图的最短路径。
下面用代码展示如何用广度优先遍历方式完成遍历,并且查询到最短路径。我们在上一小节代码的基础上增加一全局变量 ord 数组,记录路径中节点的次序。ord[i] 表示 i 节点在路径中的次序。同时构造函数做出相应调整,在遍历相邻节点时 每访问一个未被访问的节点进行 ord[i] = ord[v] + 1记录距离。邻接表的广度优先遍历时间复杂度为 O(V+E),邻接矩阵的时间复杂度为O(V^2)。
...
// 构造函数, 寻路算法, 寻找图graph从s点到其他点的路径
public ShortestPath ( Graph graph, int s ) {
// 算法初始化
G = graph ;
assert s >= && s < G. V ( ) ;
visited = new boolean [ G. V ( ) ] ;
from = new int [ G. V ( ) ] ;
ord = new int [ G. V ( ) ] ;
for ( int i = ; i < G. V ( ) ; i ++ ) {
visited [ i ] = false ;
from [ i ] = - 1 ;
ord [ i ] = - 1 ;
}
this . s = s ;
// 无向图最短路径算法, 从s开始广度优先遍历整张图
LinkedList < Integer > q = new LinkedList < Integer > ( ) ;
q. push ( s ) ;
visited [ s ] = true ;
ord [ s ] = ;
while ( ! q. isEmpty ( ) ) {
int v = q. pop ( ) ;
for ( int i : G. adj ( v ) )
if ( ! visited [ i ] ) {
q. push ( i ) ;
visited [ i ] = true ;
from [ i ] = v ;
ord [ i ] = ord [ v ] + 1 ;
}
}
}
...
// 构造函数, 寻路算法, 寻找图graph从s点到其他点的路径
public ShortestPath ( Graph graph, int s ) {
// 算法初始化
G = graph ;
assert s >= && s < G. V ( ) ;
visited = new boolean [ G. V ( ) ] ;
from = new int [ G. V ( ) ] ;
ord = new int [ G. V ( ) ] ;
for ( int i = ; i < G. V ( ) ; i ++ ) {
visited [ i ] = false ;
from [ i ] = - 1 ;
ord [ i ] = - 1 ;
}
this . s = s ;
// 无向图最短路径算法, 从s开始广度优先遍历整张图
LinkedList < Integer > q = new LinkedList < Integer > ( ) ;
q. push ( s ) ;
visited [ s ] = true ;
ord [ s ] = ;
while ( ! q. isEmpty ( ) ) {
int v = q. pop ( ) ;
for ( int i : G. adj ( v ) )
if ( ! visited [ i ] ) {
q. push ( i ) ;
visited [ i ] = true ;
from [ i ] = v ;
ord [ i ] = ord [ v ] + 1 ;
}
}
}
...
查看从 s 点到 w 点的最短路径长度,若从 s 到 w 不可达,返回-1。
...
public int length ( int w ) {
assert w >= && w < G. V ( ) ;
return ord [ w ] ;
}
...
public int length ( int w ) {
assert w >= && w < G. V ( ) ;
return ord [ w ] ;
}
...
Java 实例代码
源码包下载: Download
src/yssmx/graph/ShortestPath.java 文件代码:
package
yssmx.graph
;
import yssmx.graph.read.Graph ;
import java.util.LinkedList ;
import java.util.Stack ;
import java.util.Vector ;
/**
* 广度优先遍历与最短路径
*/
public class ShortestPath {
// 图的引用
private Graph G ;
// 起始点
private int s ;
// 记录dfs的过程中节点是否被访问
private boolean [ ] visited ;
// 记录路径, from[i]表示查找的路径上i的上一个节点
private int [ ] from ;
// 记录路径中节点的次序。ord[i]表示i节点在路径中的次序。
private int [ ] ord ;
// 构造函数, 寻路算法, 寻找图graph从s点到其他点的路径
public ShortestPath ( Graph graph, int s ) {
// 算法初始化
G = graph ;
assert s >= && s < G. V ( ) ;
visited = new boolean [ G. V ( ) ] ;
from = new int [ G. V ( ) ] ;
ord = new int [ G. V ( ) ] ;
for ( int i = ; i < G. V ( ) ; i ++ ) {
visited [ i ] = false ;
from [ i ] = - 1 ;
ord [ i ] = - 1 ;
}
this . s = s ;
// 无向图最短路径算法, 从s开始广度优先遍历整张图
LinkedList < Integer > q = new LinkedList < Integer > ( ) ;
q. push ( s ) ;
visited [ s ] = true ;
ord [ s ] = ;
while ( ! q. isEmpty ( ) ) {
int v = q. pop ( ) ;
for ( int i : G. adj ( v ) )
if ( ! visited [ i ] ) {
q. push ( i ) ;
visited [ i ] = true ;
from [ i ] = v ;
ord [ i ] = ord [ v ] + 1 ;
}
}
}
// 查询从s点到w点是否有路径
public boolean hasPath ( int w ) {
assert w >= && w < G. V ( ) ;
return visited [ w ] ;
}
// 查询从s点到w点的路径, 存放在vec中
public Vector < Integer > path ( int w ) {
assert hasPath ( w ) ;
Stack < Integer > s = new Stack < Integer > ( ) ;
// 通过from数组逆向查找到从s到w的路径, 存放到栈中
int p = w ;
while ( p != - 1 ) {
s. push ( p ) ;
p = from [ p ] ;
}
// 从栈中依次取出元素, 获得顺序的从s到w的路径
Vector < Integer > res = new Vector < Integer > ( ) ;
while ( ! s. empty ( ) )
res. add ( s. pop ( ) ) ;
return res ;
}
// 打印出从s点到w点的路径
public void showPath ( int w ) {
assert hasPath ( w ) ;
Vector < Integer > vec = path ( w ) ;
for ( int i = ; i < vec. size ( ) ; i ++ ) {
System . out . print ( vec. elementAt ( i ) ) ;
if ( i == vec. size ( ) - 1 )
System . out . println ( ) ;
else
System . out . print ( " -> " ) ;
}
}
// 查看从s点到w点的最短路径长度
// 若从s到w不可达,返回-1
public int length ( int w ) {
assert w >= && w < G. V ( ) ;
return ord [ w ] ;
}
}
import yssmx.graph.read.Graph ;
import java.util.LinkedList ;
import java.util.Stack ;
import java.util.Vector ;
/**
* 广度优先遍历与最短路径
*/
public class ShortestPath {
// 图的引用
private Graph G ;
// 起始点
private int s ;
// 记录dfs的过程中节点是否被访问
private boolean [ ] visited ;
// 记录路径, from[i]表示查找的路径上i的上一个节点
private int [ ] from ;
// 记录路径中节点的次序。ord[i]表示i节点在路径中的次序。
private int [ ] ord ;
// 构造函数, 寻路算法, 寻找图graph从s点到其他点的路径
public ShortestPath ( Graph graph, int s ) {
// 算法初始化
G = graph ;
assert s >= && s < G. V ( ) ;
visited = new boolean [ G. V ( ) ] ;
from = new int [ G. V ( ) ] ;
ord = new int [ G. V ( ) ] ;
for ( int i = ; i < G. V ( ) ; i ++ ) {
visited [ i ] = false ;
from [ i ] = - 1 ;
ord [ i ] = - 1 ;
}
this . s = s ;
// 无向图最短路径算法, 从s开始广度优先遍历整张图
LinkedList < Integer > q = new LinkedList < Integer > ( ) ;
q. push ( s ) ;
visited [ s ] = true ;
ord [ s ] = ;
while ( ! q. isEmpty ( ) ) {
int v = q. pop ( ) ;
for ( int i : G. adj ( v ) )
if ( ! visited [ i ] ) {
q. push ( i ) ;
visited [ i ] = true ;
from [ i ] = v ;
ord [ i ] = ord [ v ] + 1 ;
}
}
}
// 查询从s点到w点是否有路径
public boolean hasPath ( int w ) {
assert w >= && w < G. V ( ) ;
return visited [ w ] ;
}
// 查询从s点到w点的路径, 存放在vec中
public Vector < Integer > path ( int w ) {
assert hasPath ( w ) ;
Stack < Integer > s = new Stack < Integer > ( ) ;
// 通过from数组逆向查找到从s到w的路径, 存放到栈中
int p = w ;
while ( p != - 1 ) {
s. push ( p ) ;
p = from [ p ] ;
}
// 从栈中依次取出元素, 获得顺序的从s到w的路径
Vector < Integer > res = new Vector < Integer > ( ) ;
while ( ! s. empty ( ) )
res. add ( s. pop ( ) ) ;
return res ;
}
// 打印出从s点到w点的路径
public void showPath ( int w ) {
assert hasPath ( w ) ;
Vector < Integer > vec = path ( w ) ;
for ( int i = ; i < vec. size ( ) ; i ++ ) {
System . out . print ( vec. elementAt ( i ) ) ;
if ( i == vec. size ( ) - 1 )
System . out . println ( ) ;
else
System . out . print ( " -> " ) ;
}
}
// 查看从s点到w点的最短路径长度
// 若从s到w不可达,返回-1
public int length ( int w ) {
assert w >= && w < G. V ( ) ;
return ord [ w ] ;
}
}
